ФВК 6

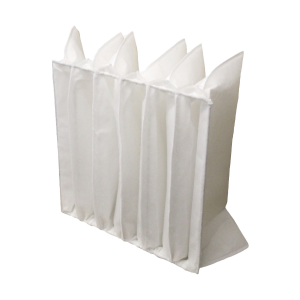

Фильтр воздушный карманный ФВК-6

Представляет собой фильтровальный материал в виде карманов (мешков), закреплённых на сварной металлической рамке из прутка. Используются при большом объеме очищаемого воздуха и в условиях повышенной запыленности в качестве грубой очистки. Используемый фильтрующий материал полиэстер 100%.

Конструкция гарантирует повышенный объём пылеёмкости и увеличенную степень производительности в сложных условиях со сниженной сопротивляемостью воздушному потоку.

Разновидности фильтров

Воздушные карманные фильтры отличаются по степеням очистки:

• грубая;
• тонкая;

Специалисты для обустройства вентиляционной системы подбирают компоненты по маркировке: фильтры грубого класса очистки обозначаются G2-G4. Более высокой степени очистки, согласно нормативным документам, обозначаются F5-F9.

Сфера применения фильтров

ФВК-6 незаменимы в системе очистки. Их используют:

• в системах кондиционирования с целью очищения воздушных потоков в помещениях с большими требованиями к качеству воздуха (на атомных электростанциях и в центрах бактериологических исследований);
• в системах вентиляции с целью защиты теплообменников от пыли (например, в супермаркетах, складах);
• для доведения воздуха до высокой степени очищенности (в операционных, на производствах медикаментов, в электротехнических лабораториях);
• для полноценной защиты здоровья сотрудников в помещениях с большим скоплением людей: в офисных зданиях, отелях, кафетериях.

Фильтры ФВК-6 относятся к первой ступени защиты в многоступенчатых системах вентилирования. Потому при изготовлении столь важного элемента производитель ориентируется на требования ТУ 4863-001-86443876-2008 или ГОСТ Р 51251-99.

Ремонтопригодность фильтрующего элемента

ФВК-5 – часть системы кондиционирования воздуха, относящаяся к сменным элементам, не подлежащим регенерации.

Отличия фильтров ФВК-6 И ФЯК

Фильтры ФЯК и ФВК используются при монтаже вентиляционных шахт. Между ними существует разница: ФВК-6 характеризуются увеличенной поверхностью фильтрации. За счет этого достигается высокий уровень пылеёмкости.

Производительность

Маркировка: ФВК-6-Ш-В-ГК-КК-КЛ/Г, где
ФВК-6 – Тип фильтра
Ш – Ширина рамки
В – Высота рамки
ГК – Глубина кармана
КК – Количество карманов
КЛ – Класс очистки
Г – Глубина профиля

Производительность фильтров нестандартных размеров рассчитывается по формуле

Qн = Fвх x qн где

• Qн – номинальная производительность фильтра, м3/ч ,
• qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1,2,3,4 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.

Характеристики

Примечание: Не рекомендуется применять в установках с высокой производительностью по воздуху с глубиной кармана менее 350 мм и уменьшенным количеством карманов.
Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
