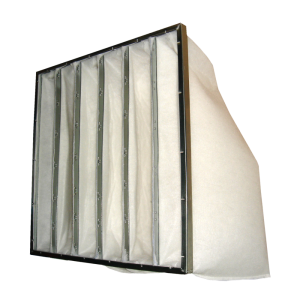

Фильтр воздушный карманный ФВК-7
Rарманный фильтр для вентиляции, основное место использования в качестве первой ступени очистки воздуха в системах вентиляции.
Фильтр карманного типа ФВК-7 оптимален при дефиците посадочного места в системе вентиляции.
Экономичный вариант исполнения из возможных вариантов конструкции карманных фильтров.
Производительность
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина карманов (мм) | Производительность (м3/ч) |
| ФВК-7-592-592-(300/600)-6-(G3/G4/F5) | 592 | 592 | 300/600 | 3400 |
| ФВК-7-592-287-(300/600)-6-(G3/G4/F5 | 592 | 287 | 300/600 | 1600 |
| ФВК-7-287-287-(300/600)-3-(G3/G4/F5) | 287 | 287 | 300/600 | 800 |
Маркировка:
ФВК-7-Ш-В-ГК-КК-КЛ/Г, где
ФВК-7 – Тип фильтра
Ш – Ширина рамки
В – Высота рамки
ГК – Глубина кармана
КК – Количество карманов
КЛ – Класс очистки
Г – Глубина профиля
Производительность фильтров нестандартных размеров рассчитывается по формуле
Qн = Fвх x qн где
- Qн – номинальная производительность фильтра, м3/ч ,
- qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1,2,3,4 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Характеристики
| Фильтр | Класс фильтрации по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| Глубина кармана, мм | |||||||
| 300 | 600 | ||||||
| ФВК-7 | G3 | 80≤Am<90 | 36 | 29 | 250 | от -40 до +110 | не более 95 |
| G4 | 90≤Am | 48 | 40 | ||||
| F5 | 40≤Em<60 | 62 | 53 | 450 | |||
Примечание: Не рекомендуется применять в установках с высокой производительностью по воздуху с глубиной кармана менее 350 мм и уменьшенным количеством карманов.
Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
